Descripción del Producto
● Número de modo: EX63s
● IEC/EN61008-1
● Amplia gama de corrientes nominales de 16 A a 63 A
● Número de polos: 1P+N, 3P+N (polo N a la derecha)
● Corrientes de sensibilidad nominal I△n: 10, 30, 100, 300 mA (10 mA solo para In=16-25A)
● Tensión nominal: 1P+N: 230/240 V~, 3P+N: 400/415 V~
● Corriente de cortocircuito lnc=l△c: 6kA
● Tipo de disparo: AC, A, ASi, F
Introducción

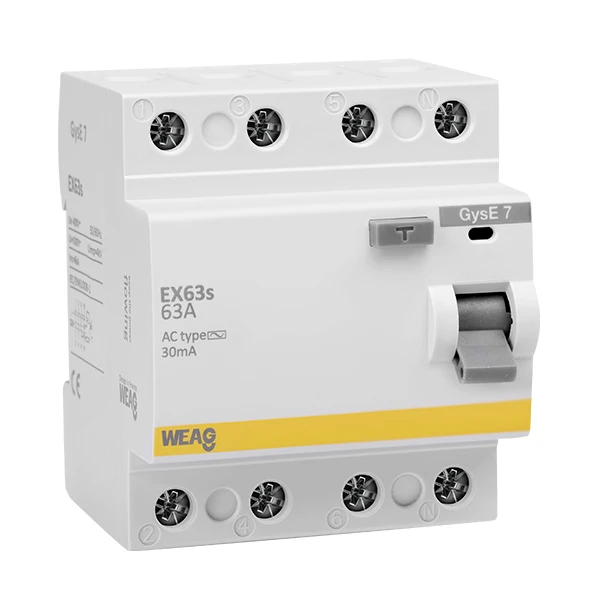

Presentamos los disyuntores diferenciales (RCCB) de 10 mA, 30 mA, 100 mA y 300 mA de la serie WEAG EX63s, diseñados específicamente para brindar protección robusta contra descargas eléctricas y corrientes de fuga excesivas en circuitos de CA de 50/60 Hz. Con un enfoque en la seguridad y el rendimiento, estos RCCB brindan protección contra fallas eléctricas confiable y efectiva.
Los interruptores diferenciales de 10 mA, 30 mA, 100 mA y 300 mA de la serie WEAG EX63s están disponibles en varios niveles de sensibilidad para satisfacer diferentes requisitos eléctricos. Ya sea para aplicaciones industriales, comerciales, de edificios de gran altura o residenciales, estos interruptores diferenciales ofrecen soluciones versátiles para diversos entornos.
El cumplimiento de las normas internacionales es una prioridad máxima para los interruptores diferenciales de 10 mA, 30 mA, 100 mA y 300 mA de la serie EX63s de WEAG. Cumplen con los rigurosos requisitos de seguridad y rendimiento establecidos por normas como GB/T 16916.1 e IEC 61008-1. Además, los interruptores diferenciales cuentan con certificaciones de prestigio, incluidas las marcas CE y CB, lo que garantiza su cumplimiento y fiabilidad.
Equipado con una capacidad de corriente nominal alta de hasta 63 A, el interruptor diferencial de 10 mA, 30 mA, 100 mA y 300 mA de la serie WEAG EX63s interrumpe de manera efectiva las corrientes de falla, lo que brinda protección confiable para personas y equipos eléctricos. Esta respuesta rápida minimiza el riesgo de descargas eléctricas y daños potenciales, lo que mejora la seguridad y la tranquilidad generales.
En resumen, los interruptores diferenciales de 10 mA, 30 mA, 100 mA y 300 mA de la serie EX63s de WEAG ofrecen protección confiable contra descargas eléctricas y corrientes de fuga excesivas. Ya sea por los distintos niveles de sensibilidad, el cumplimiento de las normas internacionales o la capacidad de corriente nominal alta, estos interruptores diferenciales brindan protección confiable contra fallas eléctricas para una amplia gama de aplicaciones en diferentes entornos. Confíe en los interruptores diferenciales de la serie EX63s de WEAG para garantizar seguridad y tranquilidad en sus instalaciones eléctricas.
Solicitud
La instalación del disyuntor diferencial WEAG EX63s es esencial en aquellos dispositivos o lugares eléctricos que presenten riesgo de accidentes o pérdidas económicas importantes en caso de corte de suministro eléctrico causado por fugas a tierra. Entre estos se encuentran:
1. Iluminación de caminos e iluminación de emergencia en zonas públicas.
2. Ascensores contra incendios y sistemas de seguridad para garantizar la seguridad pública.
3. Suministro de energía para equipos contra incendios, como dispositivos de alarma contra incendios, bombas de agua contra incendios e iluminación en pasillos contra incendios.
4. Fuente de alimentación para sistemas de alarma antirrobo.
5. Otros equipos y áreas especializadas que requieran suministro eléctrico ininterrumpido.
Datos técnicos
|
Estándar |
IEC/EN61008-1 |
|
|
Proteccion |
Falla a tierra |
|
|
Tipo de viaje |
Electromagnético o electrónico |
|
|
Tipo de protección (fuga eléctrica) |
CA, A, ASi, F |
|
|
Número de polos |
1P+N, 3P+N (polo N a la derecha) |
|
|
Corriente nominal In |
16, 25, 32, 40, 63A |
|
|
Corrientes de sensibilidad nominal I△n |
10, 30, 100, 300 mA (10 mA solo para In=16-25A) |
|
|
Capacidad residual nominal de cierre y corte (I△m) |
500A (In≤50A), 10In (In>50A) |
|
|
Tensión nominal Ue |
1P+N: 230/240V~, 3P+N: 400/415V~ |
|
|
Tensión de aislamiento nominal (Ui) |
500V |
|
|
Frecuencia nominal |
50/60 Hz |
|
|
Corriente de cortocircuito lnc=l△c |
6 kA |
|
|
Tensión nominal soportada al impulso (1,5/50) Uimp |
4000V |
|
|
Corriente residual no operativa nominal |
0.5I△n |
|
|
Tiempo de inactividad de la corriente residual según I△n |
Corriente residual |
Tiempo de descanso (instantáneo) |
|
I△=1I△n |
0.1s |
|
|
I△=2I△n |
0.08s |
|
|
I△=5I△n |
0.04s |
|
|
Vida eléctrica |
2, 000 ciclos |
|
|
Vida mecánica |
6, 000 ciclos |
|
|
clase de protección |
Instalación directa |
En caja de distribución |
|
IP20 |
IP40 |
|
|
Temperatura ambiente |
-25 grado a +40 grado |
|
|
Temperatura de almacenamiento |
-25 grado a +60 grado |
|
|
Tamaño del cableado |
Cable de cobre/duro |
Terminales de cordón/aro |
|
1-25 mm2 |
1-16 mm2 |
|
|
Tipo de conexión de terminal |
Barra colectora tipo cable/clavija |
|
|
Par de apriete máximo |
2,5 Nm |
|
|
Instalación |
Montaje en carril DIN de 35 mm |
|
|
Conexión |
De arriba a abajo |
|
|
Detalles de empaque |
1+N |
3+N |
|
120 piezas/caja |
60 piezas/caja |
|
