Descripción del Producto

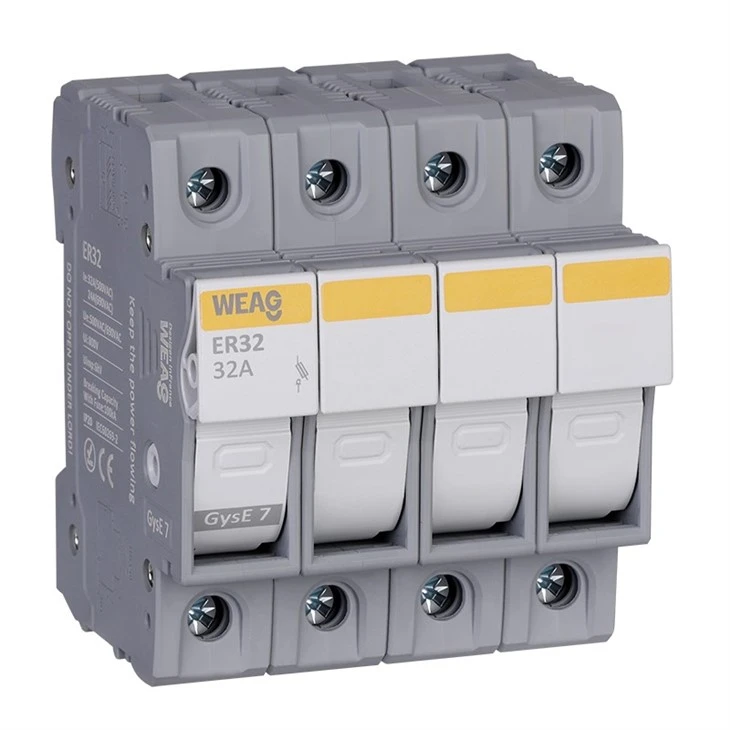

● N.º de modelo: Portafusibles ER32
● Corriente nominal: 1-32A
● Número de polos: 1P, 2P, 3P, 4P
● Protección confiable contra sobrecorriente y cortocircuito
● Alta capacidad de ruptura
● Tiempo de ruptura rápida
● Sin indicación
● IEC EN 60269-2
Introducción
El portafusibles ER32 (portafusibles de CA RT18) es un tipo de componente eléctrico que se utiliza para sujetar y proporcionar conexiones eléctricas para el enlace fusible cilíndrico.
El objetivo principal del portafusibles ER32 (portafusibles de CA RT18) es proteger los circuitos eléctricos de las condiciones de sobrecorriente. Cuando la corriente que fluye a través de un circuito supera un límite determinado, el fusible cilíndrico está diseñado para fundirse o fundirse, interrumpiendo el circuito y evitando daños a los componentes posteriores.
El portafusibles ER32 (portafusibles RT18 AC) está diseñado específicamente para alojar fusibles cilíndricos, que tienen características y especificaciones únicas en comparación con otros tipos de fusibles. El portafusibles generalmente consta de una carcasa o base con contactos o terminales para conexiones eléctricas. El fusible cilíndrico se inserta en el portafusibles y se fija en su lugar, lo que garantiza un contacto eléctrico adecuado.
Los portafusibles ER32 (portafusibles RT18 CA) se utilizan habitualmente en diversas aplicaciones, incluidas maquinarias industriales, sistemas automotrices, paneles de distribución de energía y equipos electrónicos. Vienen en diferentes tamaños, configuraciones y valores nominales de corriente para adaptarse a los requisitos específicos del circuito o dispositivo en el que se utilizan y cumplen con la norma IEC EN 60269-2.
Característica
● Protección contra cortocircuitos y sobrecargas.
● No se muestra.
● El diseño compacto y que ahorra espacio proporciona máxima adaptabilidad.
● Montable en carril DIN de 35 mm.
● Fácil instalación y extracción de fusibles sin necesidad de extractores o herramientas adicionales.
Datos técnicos
|
Especificación |
Datos |
|
|
Corriente nominal In |
32A |
|
|
N.º de modelo (sin indicación) |
ER32 |
|
|
Polacos |
1P, 2P, 3P, 4P, 1P+N, 3P+N |
|
|
Categoría de utilización |
CA-22A |
|
|
Tensión nominal Ue |
240/415V~ |
|
|
Tensión de aislamiento Ui |
500V |
|
|
Frecuencia nominal |
50/60 Hz |
|
|
Tensión nominal soportada al impulso (1,5/50) Uimp |
4,000V |
|
|
Vida eléctrica |
1.500 ciclos |
|
|
Vida mecánica |
8.500 ciclos |
|
|
Frecuencia de operación |
120/h |
|
|
Grado de protección |
IP20 |
|
|
Par de apriete |
ER32 |
1,5 Nm 14 pulg.-libras |
|
Tamaño de terminal para cable |
ER32 |
16 mm AWG |
|
Temperatura ambiente (con media diaria Menor o igual a 35 grados) |
-5 grado ~+40 grado |
|
|
Temperatura de almacenamiento |
-25 grado ~+70 grado |
|
|
Montaje |
En carril DIN EN60715 (35mm) |
|
