Descripción del Producto

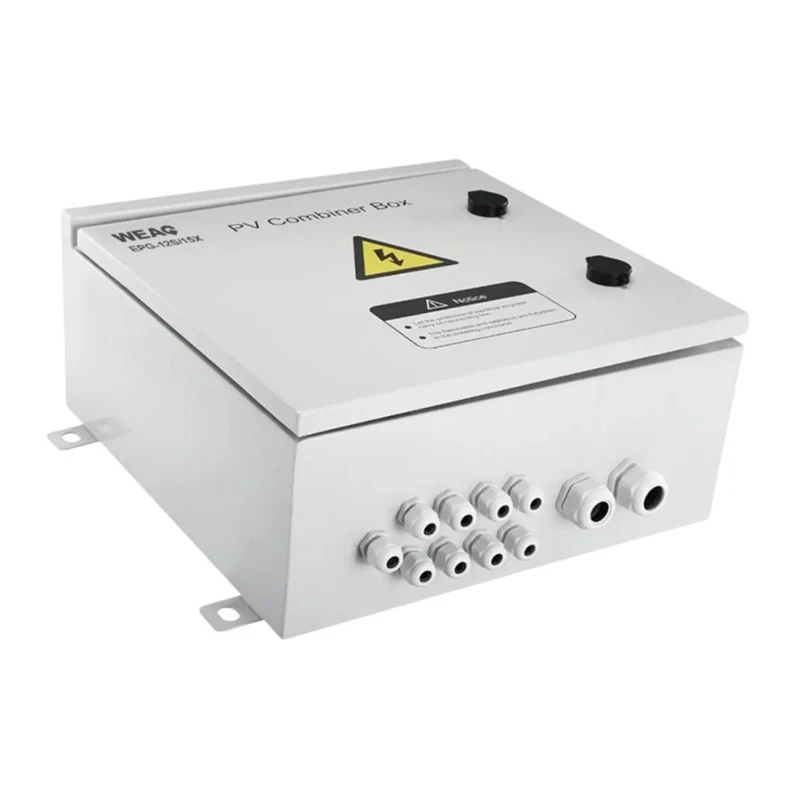

● N.º de modelo: Caja combinadora EPG de 1500 V CC
● Voltaje máximo: 1500 VCC
● Corriente máxima de salida: 250A
● Número de entrada: 12 cadenas (se puede personalizar)
● Número de salidas: 1 cadena (se puede personalizar)
● Los principales componentes de CC integrados: aislador de CC de 1500 V, protector de CC, fusible de CC, etc.
● Montaje en pared
Introducción
La caja combinadora de CC de 1500 V de la serie EPG es un componente esencial en los sistemas fotovoltaicos, responsable de consolidar, proteger y monitorear la energía de CC generada por los paneles solares. Su propósito principal es garantizar el funcionamiento eficiente y seguro de los sistemas de energía solar.
La caja de conexión de CC de 1500 V está diseñada específicamente para cumplir con las normas de seguridad y los códigos eléctricos exclusivos de los sistemas fotovoltaicos y cumple con las normas relacionadas con la protección contra sobrecorrientes y cortocircuitos, la conexión a tierra y el aislamiento del sistema. Estas características mejoran significativamente la seguridad y la confiabilidad de las instalaciones fotovoltaicas, lo que infunde confianza en los usuarios.
La caja de conexión de CC de 1500 V de la serie EPG está diseñada y fabricada meticulosamente para cumplir con las normas y certificaciones internacionales. Cumple con la norma IEC 61439 para conjuntos de equipos de control y aparamenta de baja tensión, lo que garantiza un rendimiento de alta calidad. Además, cumple con los requisitos de la norma IEC 62446, que hace hincapié en la documentación y puesta en servicio de sistemas fotovoltaicos, lo que garantiza que se sigan los procesos adecuados.
Al elegir la caja combinadora de CC de 1500 V de la serie EPG, los usuarios pueden confiar en su cumplimiento, seguridad y confiabilidad para optimizar sus sistemas de energía solar. Agiliza la consolidación, la protección y el monitoreo de la energía de CC, lo que permite una generación de energía eficiente y sostenible.
Estructura
Descripción general de los componentes y la estructura típicos de la caja combinadora fotovoltaica de 1500 V CC de la serie EPG:
1. Carcasa: Construida con material inoxidable y con clasificación anticontaminación IP65, la carcasa proporciona protección física a los componentes internos y garantiza la seguridad del sistema.
2. Interruptor de desconexión de CC ED250z: este componente sirve para aislar o desconectar la energía de CC generada por los paneles solares del resto del sistema fotovoltaico. Permite realizar tareas de mantenimiento, inspección y reparación de forma segura cortando el flujo de corriente. En caso de emergencias o fallas del sistema, el interruptor de desconexión de CC ED250z permite apagar de forma rápida e inmediata el sistema fotovoltaico, evitando más daños y garantizando la seguridad del personal.
3. Portafusibles CC y fusibles CC para protección contra sobrecorriente y cortocircuito: La caja de conexión fotovoltaica de 1500 V CC de la serie EPG incorpora portafusibles y fusibles ER63(s) para proteger contra situaciones de sobrecorriente. Estos dispositivos se instalan en serie con los cables de entrada o entre las barras colectoras y los cables de salida. Interrumpen el circuito en caso de avería o exceso de corriente, evitando daños al sistema fotovoltaico.
4. Dispositivos de protección contra sobretensiones de CC EPD: en áreas propensas a descargas de rayos o perturbaciones de la red, la caja combinadora fotovoltaica de CC de 1500 V de la serie EPG incluye dispositivos de protección contra sobretensiones de CC EPD. Estos dispositivos desvían y suprimen las sobretensiones de alto voltaje, lo que protege los paneles solares y otros componentes contra posibles daños.
5. Conectores MC4: La caja combinadora fotovoltaica de 1500 V CC de la serie EPG cuenta con conectores de entrada y salida múltiples MC4, lo que facilita una conexión eficiente entre los cables de salida de los paneles solares individuales y los cables de entrada de los inversores fotovoltaicos.
6. Conexiones de puesta a tierra: La caja combinadora fotovoltaica de 1500 V CC de la serie EPG proporciona terminales para conectar conductores de puesta a tierra, lo que garantiza una conexión a tierra adecuada para el sistema.
7. Accesorios para cables: en la caja de conexiones se incorporan diversos accesorios para cables, como prensaestopas, bridas o bandejas para cables, para organizar y asegurar los cables de entrada y salida. Esta disposición ayuda a mantener un cableado ordenado y sistemático, reduce el riesgo de daños en los cables y facilita las tareas de mantenimiento y resolución de problemas.
