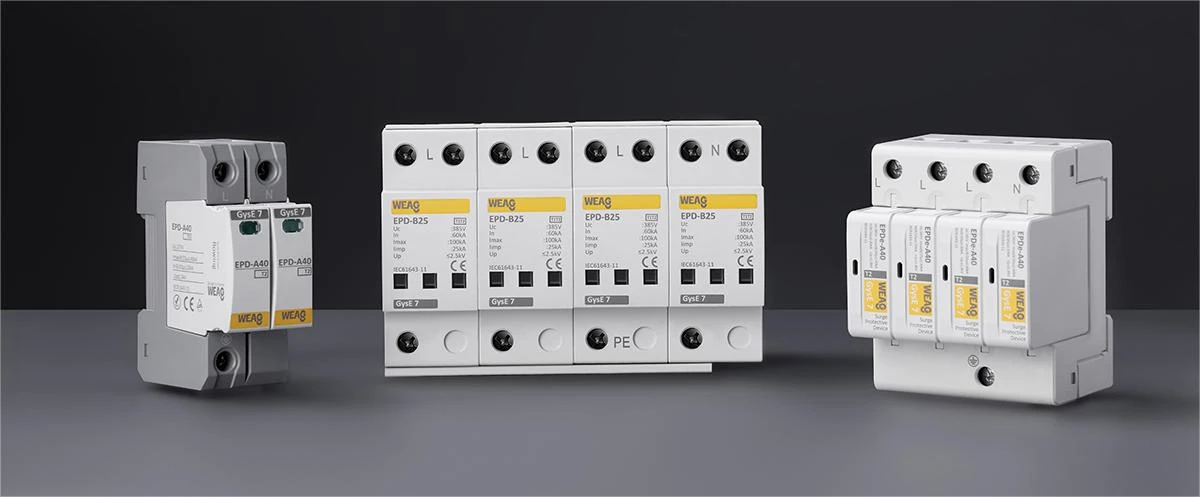

Descripción del Producto
● Número de modelo: EPDe-A40/T2
● Tensión nominal (tensión CA continua máxima) [Uc]: 275 V o 385 V
● Nivel de protección: clase T2
● Imáx: 40 kA
● Entrada: 20kA
● Nivel de protección de voltaje [Arriba]: Menor o igual a 1,8 kV
● Número de polo: 1-4P, 1P+NPE, 3P+NPE
● Contacto de alarma opcional
Introducción
El dispositivo de protección contra sobretensiones EN 61643-11 40kA T2 SPD 2P de la serie EPDe está diseñado meticulosamente para ofrecer una protección robusta e integral para equipos y sistemas eléctricos contra picos de tensión, comúnmente conocidos como sobretensiones o sobretensiones transitorias. Estas sobretensiones pueden surgir de diversas fuentes, como rayos, fluctuaciones de la red eléctrica, operaciones de conmutación u otras perturbaciones eléctricas.
El objetivo principal del dispositivo de protección contra sobretensiones EN 61643-11 40kA T2 SPD 2P de la serie EPDe es redirigir eficazmente los niveles de voltaje excesivos y restringir la sobretensión a un umbral seguro, garantizando la seguridad e integridad de los dispositivos electrónicos sensibles y los equipos conectados.
El dispositivo de protección contra sobretensiones EN 61643-11 40kA T2 SPD 2P de la serie EPDe cumple con la clasificación SPD Clase II (Clase C) según las normas IEC 61643-11 y GB 18802.11 e incorpora componentes avanzados, como varistores de óxido metálico (MOV) o tubos de descarga de gas (GDT), para absorber o desviar sobretensiones excesivas. Estos componentes establecen una vía de baja impedancia para la corriente de sobretensión, respondiendo rápidamente a las sobretensiones y redirigiendo el exceso de tensión hacia tierra o un punto neutro, proporcionando así una protección fiable para el equipo conectado.
Además, el dispositivo de protección contra sobretensiones EN 61643-11 40kA T2 SPD 2P de la serie EPDe ofrece ventajas adicionales más allá de la protección contra sobretensiones. Mejora la longevidad y la confiabilidad generales de los sistemas eléctricos al mitigar los efectos adversos de las sobretensiones, reducir el tiempo de inactividad y minimizar el riesgo de reparaciones costosas o reemplazos de equipos.
Con su diseño robusto, su cumplimiento de las normas internacionales y el uso de componentes de protección avanzados, el dispositivo de protección contra sobretensiones EN 61643-11 40kA T2 SPD 2P de la serie EPDe ofrece una solución integral para proteger los sistemas eléctricos. Infunde confianza en el funcionamiento ininterrumpido de equipos electrónicos sensibles, brindando tranquilidad a los usuarios y garantizando el funcionamiento sin problemas de su instalación eléctrica.
Característica
● Pararrayos de sobrecorriente de polo único, de fácil montaje
● Utiliza una tecnología GDT hermética, que ofrece una excelente capacidad para suprimir corrientes altas posteriores.
● Nivel de protección de voltaje notablemente bajo
● Terminales dobles para opciones de conexión en paralelo o en serie (en forma de V)
● Diversas opciones de conectividad para conductores y barras colectoras
● Cambia de una ventana indicadora verde a roja cuando se produce una falla, al mismo tiempo que proporciona una terminal de alarma remota simultáneamente.
Datos técnicos
|
Tipo |
EPDe-A20/T2 |
|
Categoría IEC |
II, T2, Clase C |
|
Categoría SPD |
Tipo limitador de tensión (1P-4P); tipo combinado (1P+NPE, 3P+NPE) |
|
Tensión nominal (Ue) |
220 V o 380 V |
|
Tensión CA continua máxima [Uc] |
275 V o 385 V |
|
Corriente de descarga nominal (8/20μs) LN [ln] |
20 kA |
|
Corriente máxima de descarga (8/20μs) LN [Imax] |
50 kA |
|
Nivel de protección de tensión (8/20μs) LN [Arriba] |
1,8 kV |
|
Soportar corriente de cortocircuito [kA] |
Menor o igual a 25kA |
|
Tiempo de respuesta [tA] |
Menor o igual a 25 ns |
|
Rango de temperatura de funcionamiento (cableado en paralelo) [Tu] |
-40 grado ...+70 grado |
|
Indicación de fallo |
Verde: normal; Rojo: falla |
|
Área de la sección transversal |
4-35mm² sólido / 50mm² flexible |
|
Montaje en |
Riel DIN de 35 mm |
|
Material de la carcasa |
Termoplástico gris claro, UL{{0}}V0 |
|
Dimensión |
1 módulo |
|
Normas de prueba |
CEI 61643-11; GB 18802.11; YD/T 1235.1 |
|
Certificación |
CE |
|
Tipo de contacto de señalización remota |
Contacto de conmutación |
|
Capacidad de conmutación ac |
250V / 0.5A |
|
Capacidad de conmutación cc |
250V / 0.1A; 125V/0.2A; 75V/0.5A |
|
Área de sección transversal para contacto de señalización remota |
Máx. 1,5 mm² sólido/flexible |
